Затвор дискоывй PN16-DN50-WCB

Затвор дискоывй PN16-DN50-WCB

Дисковый затвор — тип трубопроводной арматуры, в котором запирающий или регулирующий элемент имеет форму диска, поворачивающегося вокруг оси, перпендикулярной или расположенной под углом к направлению потока рабочей среды.

Преимущество
малые строительные длина и масса;
простота конструкции, малое число деталей;
относительная простота ремонта, возможность быстрой замены элементов уплотнения;
возможность применения для больших диаметров трубопроводов.

Типы дисковых затворов
Поворотный затвор с двойным эксцентриситетом (2-х эксцентриковый)
Поворотный затвор с тройным эксцентриситетом (3-х эксцентриковый)

Что такое двойной эксцентриситет?
1 эксцентриситет: ось вращения диска смещена относительно центра трубопровода.
2 эксцентриситет: ось вращения диска смещена относительно центра диска и оси уплотнения.
Благодаря двойному эксцентриситету
Уплотнение диска отходит от седла затвора уже при небольшом градусе открытия, тем самым достигается минимальное трение уплотнительных поверхностей.
Требуется малое усилие при открытии затвора.
Сокращается износ, повышается срок службы.
Надежное уплотнение обеспечивает герметичность класса А
Что такое тройной эксцентриситет?
1 эксцентриситет: ось вращения диска смещена относительно центра трубопровода.
2 эксцентриситет: ось вращения диска смещена относительно центра диска и оси уплотнения.
3 эксцентриситет: конус уплотнительной поверхности смещен относительно оси трубопровода.
Благодаря тройному эксцентриситету
Обеспечивается 100% двусторонняя герметичность при предельных параметрах.
Сокращается износ арматуры.
Экстремальные условия эксплуатации: низкая/высокая температура и давление рабочей среды.

Различные присоединения
межфланцевое
фланцевое
под приварку.

Различные варианты уплотнения
металл по металлу
ламинированное (комбинированное)
мягкое(PTFE)

  Давлений и  размеров и материалов продуктов  много, мы выбрали только часть , если вы хотите узнать больше, Пожалуйста, отправьте мне письмо!

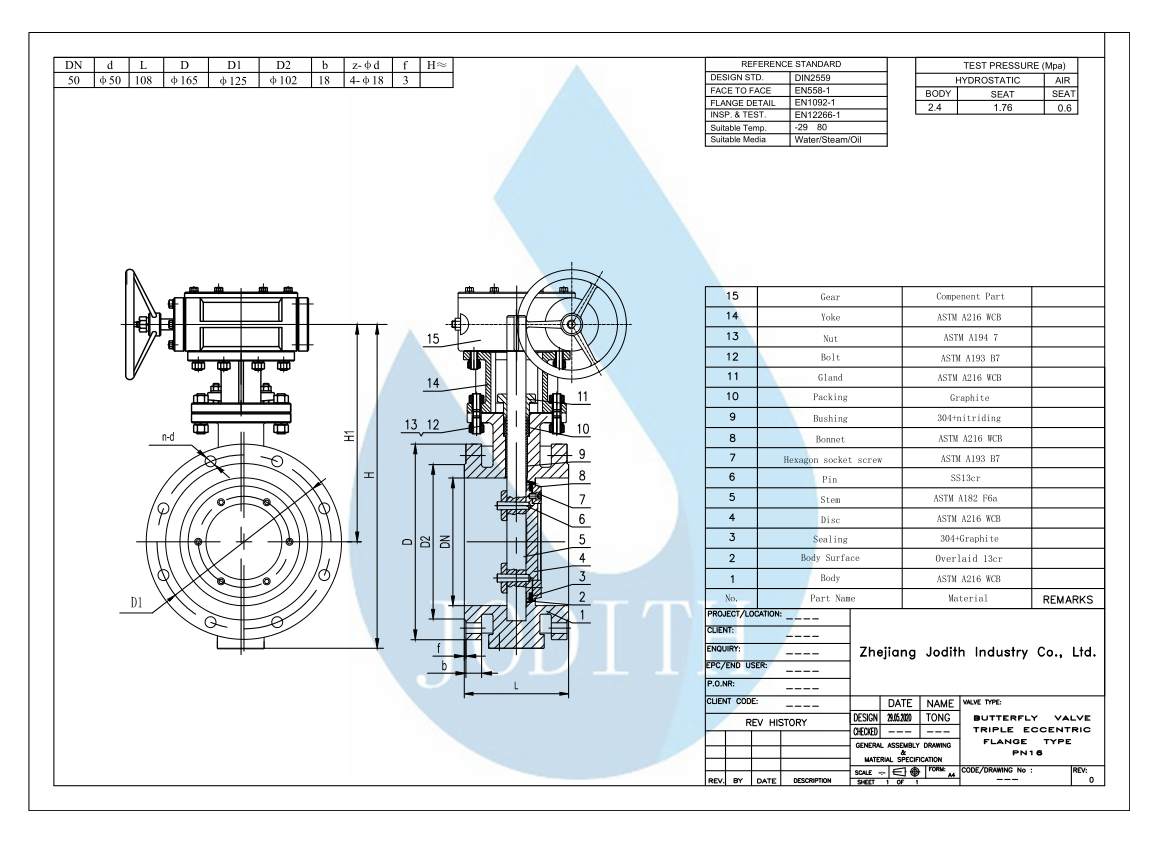

Наши инженеры подготовят чертежи для каждого клапана в соответствии с требованиями заказчика

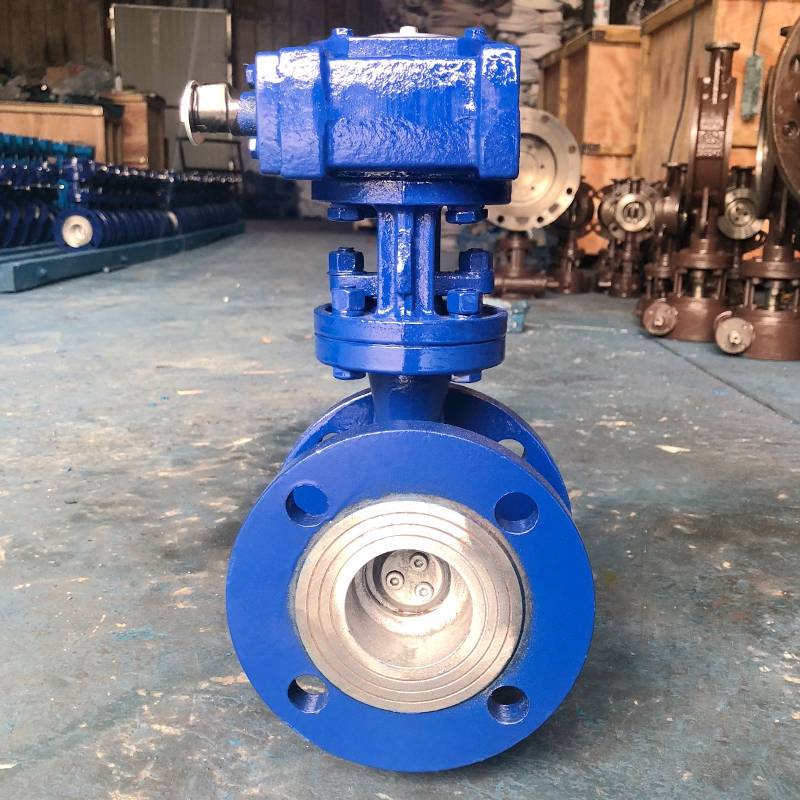

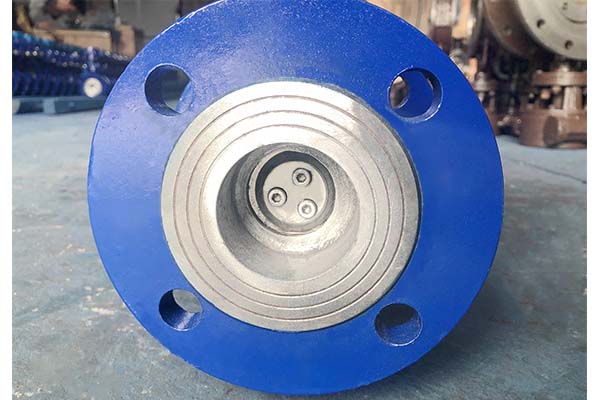

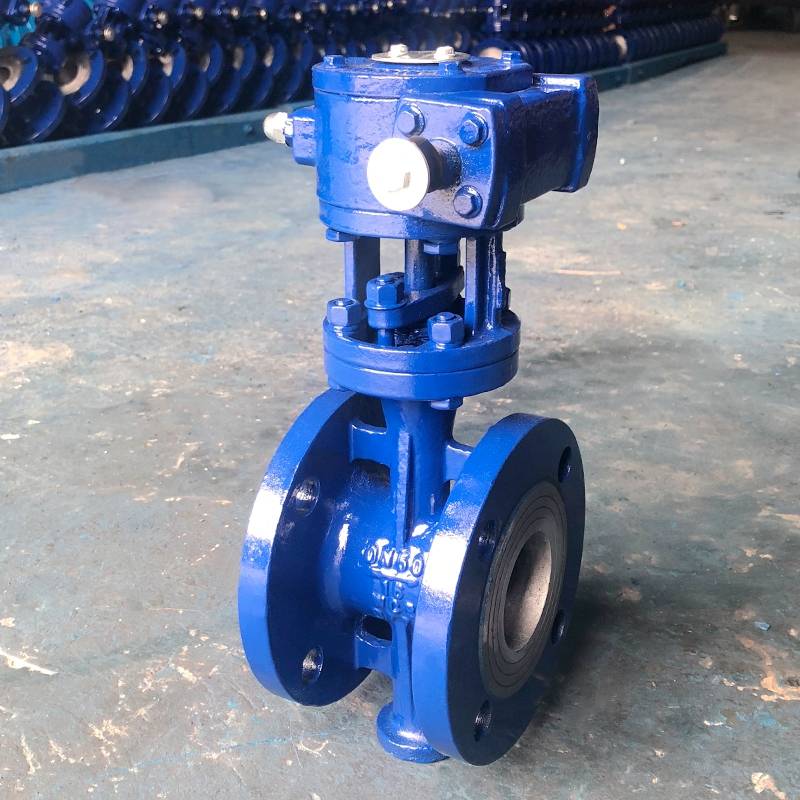

Фланцевое присоединение

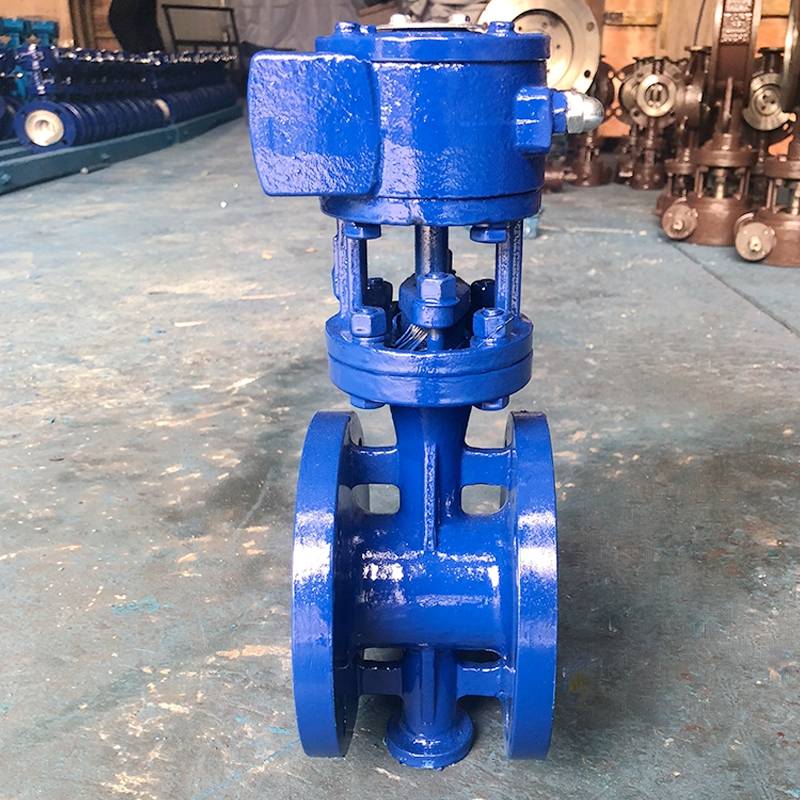

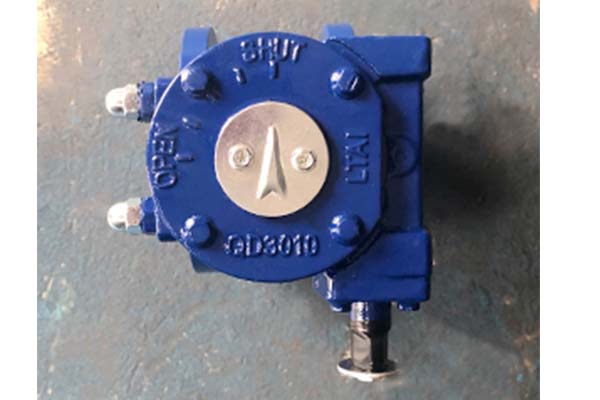

Ручные с редуктором

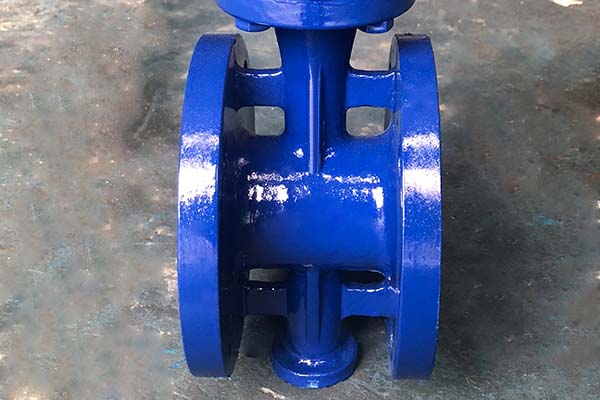

Корпус

Материал корпус :WCB
Отметьте направление потока воды для удобства использования

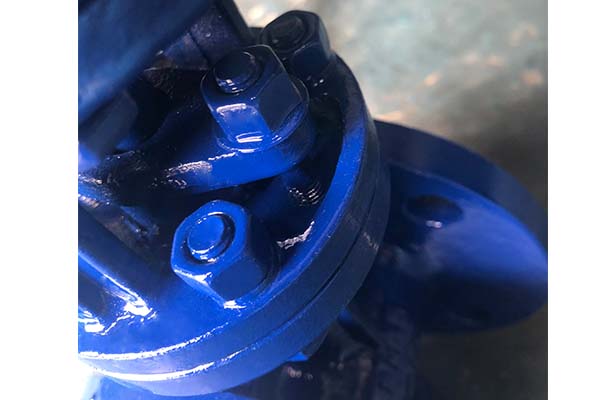

Гайка и Болт

Выбирать качественные болты и гайки

Долговременное использование

 Обслуживание

•Гарантия качества на два года

•Если клиенту нужно, можем предоставить ЗИП(Запасные части)

•Может предоставить инструкции по установке

•Может выполнить ударные испытания и испытание NACE
